Муфты кабельные 10кВ для СИП кабеля

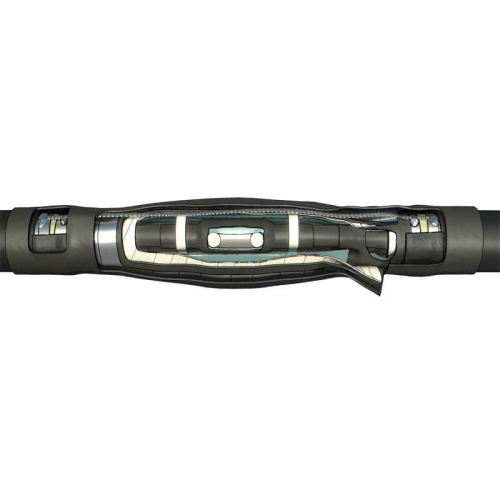

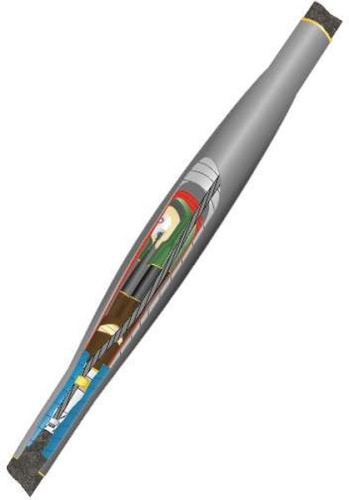

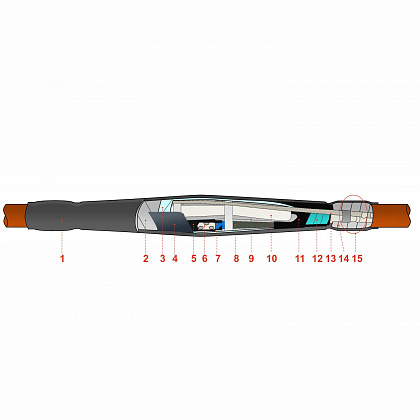

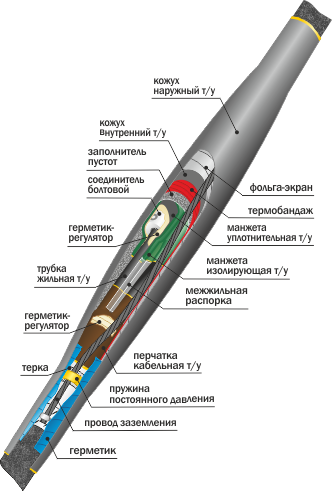

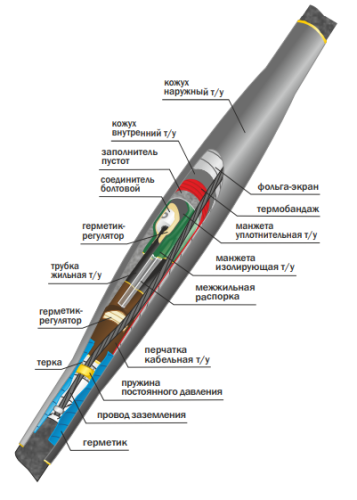

Соединительная муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ Назначение: Термоусаживаемая соединительная муфта 3 СТП-10 предназначена для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д. Муфта 3 СТП-10 устанавливается как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней. Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.

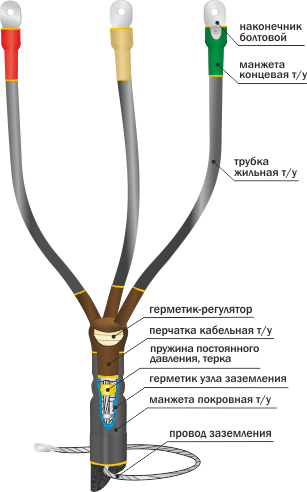

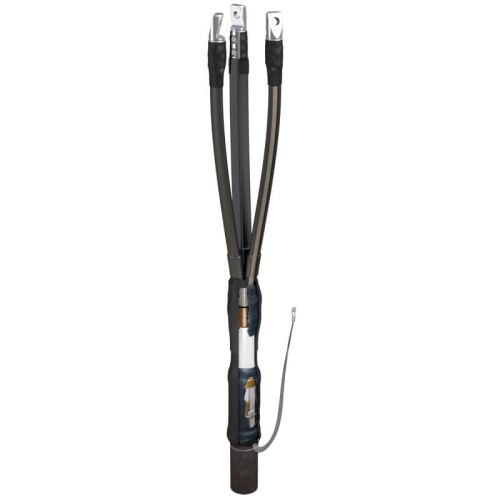

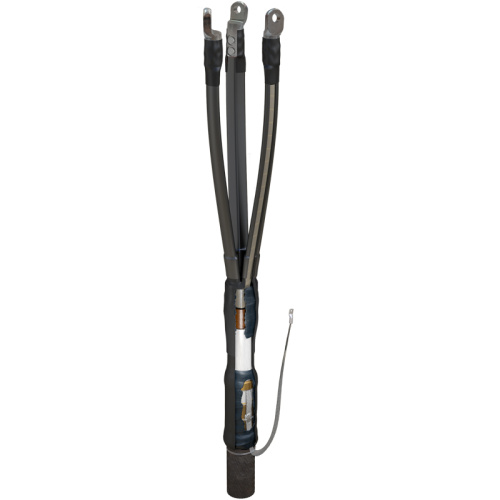

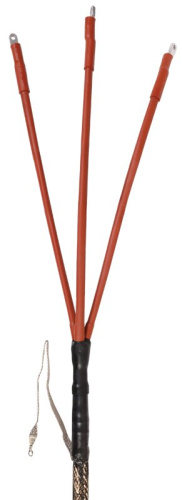

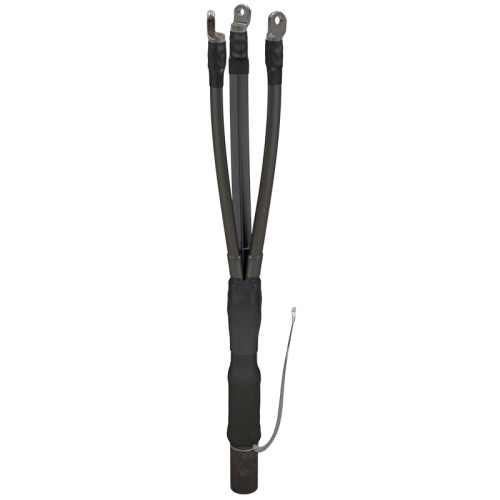

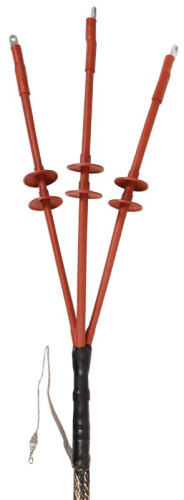

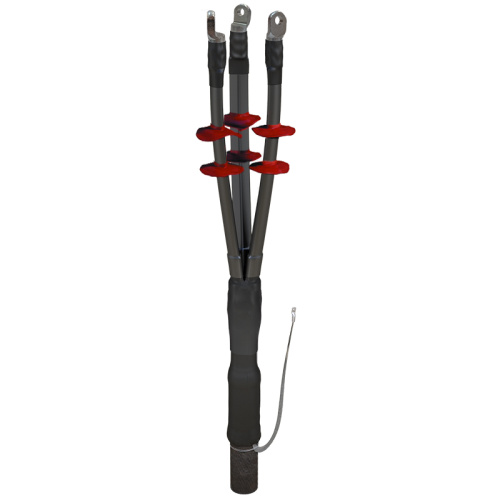

Муфта 3 КВТп нг-LS предназначена для оконцевания 3-x жильных силовых кабелей с бумажной пропитанной на напряжение до 10кВ устанавливаются в помещениях всех категорий влажности. Муфта не поддерживает горение (нг), с низким выделением дыма (LS). Особенности конструкции муфт: Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур. На жилах муфты применяются маслоотделительные и изолирующие трубки. Все термоусаживаемые материалы после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм. Муфта комплектуется универсальным комплектом заземления: припой ПОС-30, припой-А, жир паяльный, пружины ППД, контактные пластины (терка). Комплект может быть представлен в двух вариантах: с наконечниками и без наконечников.

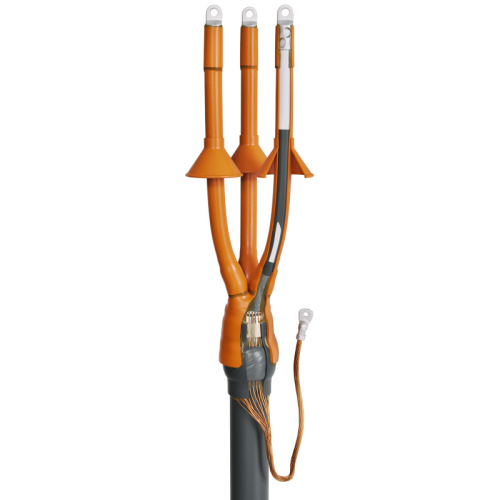

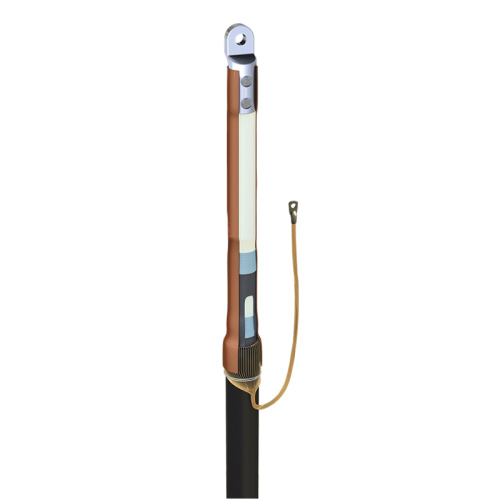

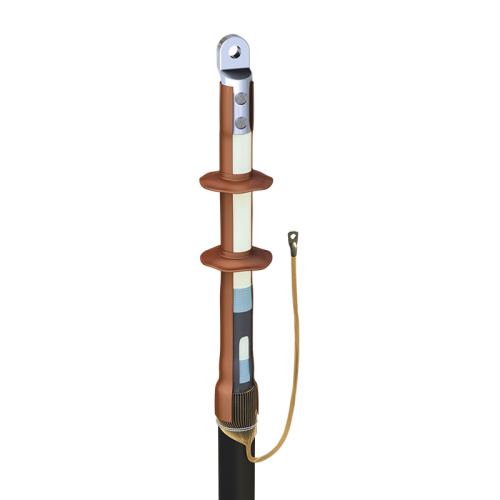

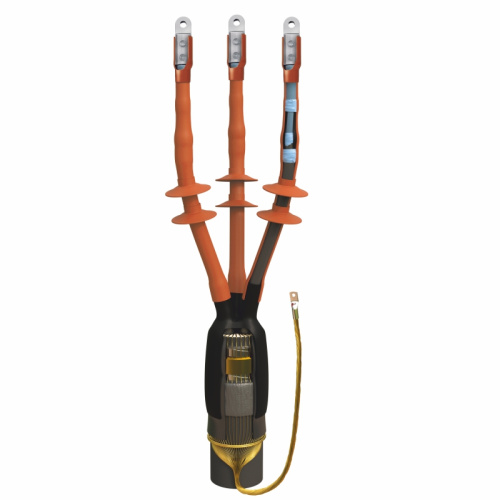

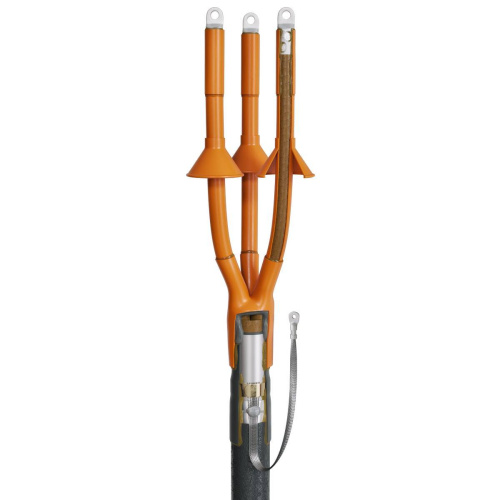

Предназначены для оконцевания 3-х жильных кабелей: с изоляцией из сшитого полиэтилена и экраном из медных проволок.с броней или без брони.на напряжение 6 и 10 кВ.Соответствует требованиям ГОСТ 13781.0-86.Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г.Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля.Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям.Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа.
