Коробки клеммные

КОРОБКА КЛЕММНАЯ IP44 для подключения электроплит и духовок (колодка 5х6,0 мм2, 380 В, 40А), цвет-белый, подходит для открытого и скрытого монтажа

Технические характеристики

Климатическое исполнение: У2
Изготавливаются по: ТУ 3464-009-99856433-2011
Степень защиты: IP54
Сечение жил: 0,75-4мм2
Напряжение постоянного тока: до 440В
Напряжение переменного тока частотой 50гЦ: до 660В
Номинальный ток наборных зажимов: до 25A
Материал изготовления: сталь с грунтовым покрытием

Концевая крышка, длина: 61 мм, ширина: 2,2 мм, высота: 48,5 мм, цвет: cерый

Технические характеристики

Климатическое исполнение: У2
Изготавливаются по: ТУ 3464-009-99856433-2011
Степень защиты: IP54
Сечение жил: 0,75-4мм2
Напряжение постоянного тока: до 440В
Напряжение переменного тока частотой 50гЦ: до 660В
Номинальный ток наборных зажимов: до 25A
Материал изготовления: сталь с грунтовым покрытием

Предназначены для соединения и разветвления вторичных и силовых сетей, выполняемых контрольным кабелем с числом жил до 52 и силовым кабелем с алюминиевыми и медными жилами сечением 1,5-6 мм2. Напряжение постоянного тока - до 440В, напряжение переменного тока частотой 50 Гц - до 660 В.Наборные зажимы рассчитаны на номинальный ток-10Аи16А.

Степень защиты по ГОСТ14254-96-1Р31, Ip54, Ip65.
ТУ 3434-021-01394366-2005

Коробки КЗН имеют отверстия, закрытые металлическими заглушками, которые при необходимости снимают и устанавливают уплотнительные резиновые втулки или привертные сальники.

Коробки КЗНА поставляются с уплотнительными резиновыми втулками. При вводе кабеля в коробку втулки обрезают по торцам под соответвующий диаметр кабеля. Если ввод кабеля в отверстие не предусмотрен, обрезку втулок не производят.

Коробки КЗНС комплектуются привертными сальниками и имеют дополнительные отверстия для установки привертных сальников; отверстия закрыты металлическими заглушками, которые при необходимости снимают.

Технические характеристики

Климатическое исполнение: У2
Изготавливаются по: ТУ 3464-009-99856433-2011
Степень защиты: IP54
Сечение жил: 0,75-4мм2
Напряжение постоянного тока: до 440В
Напряжение переменного тока частотой 50гЦ: до 660В
Номинальный ток наборных зажимов: до 25A
Материал изготовления: сталь с грунтовым покрытием

Узлы заземления не окрашены и не требуют зачистки. DIN - рейка позволяющая установить дополнительное оборудование. Винты под крест-плоскую отвертку. Оцинкованная сталь с грунтовым покрытием. Коробки клеммные КС-10 и КС-20 предназначены для соединения и разветвления силовых электрических цепей и цепей КИПиА, выполняемых контрольными и силовыми кабелями с алюминиевыми или медными жилами сечением 1,5-4мм2. В коробке используются металлические или пластмассовые кабельные вводы. Наличие запрессованной бобышки, невыпадающие из крышки винты и уплотнитель оптимальной жесткости позволяют многократно откручивать и прикручивать крышку без изменения степени защиты коробки по IP. Коробки могут комплектоваться латунными либо пластиковыми кабельными вводами, а так же металлическими заглушками. Степень защиты коробок с латунными кабельными вводами и металлическими заглушками IP65 по ГОСТ 14254-2015. С пластиковыми кабельными вводами IP54 по ГОСТ 14254-2015.

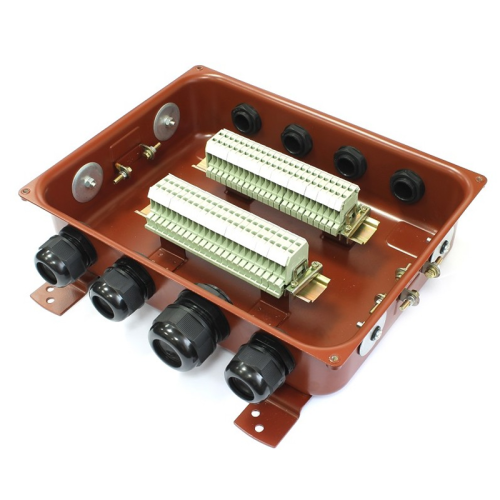

Коробка соединительная КС-30 применется для соединения и разветвления вторичных и силовых цепей, выполняемых контрольными и силовыми кабелями с алюминиевыми или медными жилами.
